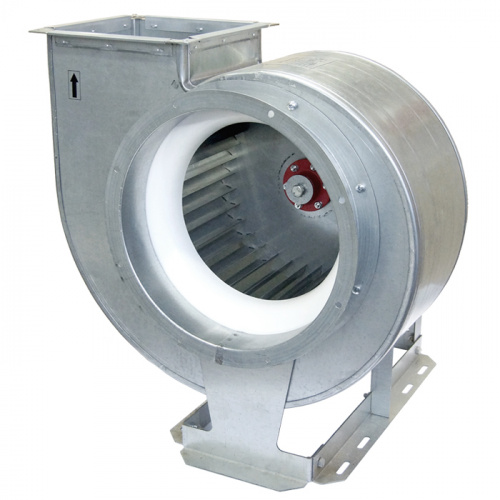

• ТУ 28.25.20-046-54365100-2018
• среднего давления
• одностороннего всасывания
• корпус спиральный поворотный
• вперёд загнутые лопатки
• количество лопаток – 32
• направление вращения – правое или левое
• исполнение 1 (колесо крепится непосредственно на валу электродвигателя)
• параметры питающей сети 380 В/50 Гц
• класс защиты электродвигателя IP54
%20(1814 ×%20270 пикс.)%20(1).png)
Назначение
• системы кондиционирования воздуха
• системы вентиляции производственных, общественных и жилых зданий
• технологические установки различного назначения: перемещение воздуха или невзрывоопасных газопаровоздушных сред с температурой не выше 80 °С, не вызывающих ускоренной коррозии стали (не более 0,1 мм/год), с содержанием пыли и других твёрдых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
Варианты изготовления
• общего назначения – из оцинкованной стали.
• общего назначения – из углеродистой стали с покраской полимерным покрытием.
• коррозионностойкие - из нержавеющей стали 08Х18H10*.
| Электродвигатель | Звуковая мощность, дБ (А) | Производительность, тыс. м3/час | Полное давление, Па | Масса, кг | Марка виброизолятора и кол-во в комплекте | ||||
| Частота вращения, об/мин | Номинальная мощность, кВт | Потребляемая мощность, кВт | Тип электродвигателя | Ток, А | |||||
| 1000 | 4 | 4,88 | АИР112MB6 | 9,10 | 94 | 6,00-8,20 | 950-1080 | 109 | ДО-41 4 шт. |
| 5,5 | 6,47 | АИР132S6 | 12,30 | 6,00-11,40 | 950-1120 | 138 | |||
| 7,5 | 8,77 | АИР132M6 | 16,50 | 6,00-14,00 | 950-1100 | 155 | |||
| 1500 | 11 | 12,43 | АИР132M4 | 22,20 | 104 | 9,40-10,80 | 2200-2300 | 157 | |
| 15 | 16,85 | АИР160S4 | 29,0 | 9,40-14,00 | 2200-2450 | 202 | |||
| 18,5 | 20,55 | АИР160M4 | 35,0 | 9,40-17,00 | 2200-2500 | 219 | ДО-42 4 шт. | ||
| 22 | 24,31 | АИР180S4 | 42,5 | 9,40-20,00 | 2200-2500 | 247 | |||
| 30 | 32,61 | АИР180M4 | 57,0 | 9,40-21, | 2200-2500 | 267 | |||
Типоразмеры вентиляторов ВЦ 14-46
| ВЦ 14-46 | 2 | 2,5 | 3,15 | 4 | 5 | 6,3 | 8 | |
|
частота вращения, об/мин |
750 | - | - | - | - | - |
ВЦ 14-46-6.3- 750 |
ВЦ 14-46-8- 750 |
| 1000 | - | - |
ВЦ 14-46-3.15- 1000 |
ВЦ 14-46-4- 1000 |
ВЦ 14-46-5- 1000 |
ВЦ 14-46-6.3- 1000 |
ВЦ 14-46-8- 1000 |
|
| 1500 |
ВЦ 14-46-2- 1500 |
ВЦ 14-46-2.5- 1500 |
ВЦ 14-46-3.15- 1500 |
ВЦ 14-46-4- 1500 |
ВЦ 14-46-5- 1500 |
- | - | |
| 3000 |
ВЦ 14-46-2- 3000 |
ВЦ 14-46-2.5- 3000 |
- | - | - | - | - | |
|
Тип двигателя (АС/ЕС)
|
AC |
|
Серия
|
радиальный |
|
диаметр вентилятора, мм
|
500 |
|
Температура окружающей среды, °С
|
-45С...+40С |
|
Частота вращения, об/мин
|
1500 |
|
Мощность, Вт
|
30000 |
|
Тип
|
улитка |
|
Модель
|
ВЦ 14-46 |
|
Степень защиты
|
IP54 |
|
Параметры питающей сети, В/Гц
|
380 V / 50 Гц |
|
Расход воздуха, м³/час
|
21000 |
|
Максимальный ток, A
|
57 |
|
Потребляемая мощность двигателя, Вт
|
32610 |
|
Страна производства
|
Россия |
|
Корпус
|
оцинкованная сталь (по запросу корпус из углеродистой и нержавеющей стали) |
|
Уровень звукового давления дБ(А)
|
104 |
