Вентиляторы ТЕПЛОМАШ варианты изготовления
Завод ТЕПЛОМАШ производит радиальные, осевые, крышные вентиляторы различных вариантов изготовления, круглые и прямоугольные канальные вентиляторы, а также радиальные и крышные вентиляторы дымоудаления.
Аэродинамические характеристики вентиляторов соответствуют работе на воздухе при нормальных условиях (плотность ρ=1,205 кг/м³, барометрическое давление 101,34 кПа, температура + 20 ºС и относительная влажность 50 %). Для вентиляторов, перемещающих воздух или газы, которые имеют плотность, отличающуюся от 1,205 кг/м³, аэродинамические характеристики должны пересчитываться по ГОСТ 10616-2015. Характеристики для вытяжных вентиляторов и вентиляторов дымоудаления приведены при температурах 20 ºС; 120 ºС, 400 ºС и 600 ºС.
Радиальные вентиляторы
Радиальные вентиляторы выпускаются в 1-м конструктивном исполнении по ГОСТ 5976-90: рабочее колесо установлено непосредственно на валу электродвигателя. Вентиляторы выпускаются правого или левого вращения. При правом вращении рабочее колесо вращается по часовой стрелке, если смотреть на колесо со стороны входа воздуха, при левом вращении – против часовой стрелки. Допускаемые углы поворота корпуса приведены в настоящем каталоге для конкретных вентиляторов.
Осевые вентиляторы
Конструктивные исполнения осевых вентиляторов – по ГОСТ 11442-90. При конструктивном исполнении 1 – направление потока воздуха от рабочего колеса в сторону электродвигателя, при исполнении 2 – со стороны двигателя на рабочее колесо.Для радиальных и для осевых вентиляторов номер вентилятора обозначает диаметр рабочего колеса по внешним кромкам лопаток, выраженный в дециметрах. Например, вентилятор с рабочим колесом диаметром 800 мм обозначается №8.
1-ая категория размещения по ГОСТ15150-69 – на открытом воздухе; 2-я категория – для эксплуатации под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (в палатках, кузовах, металлических помещениях без теплоизоляции и др.)
Среднее квадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.
Завод ТЕПЛОМАШ оставляет за собой право:
• вносить конструктивные изменения, не ухудшающие аэродинамические и акустические характеристики изделий;
• комплектовать вентиляторы другими типами электродвигателей, имеющими аналогичные технические характеристики.
По заказу в комплект поставки вентилятора может быть включен частотный преобразователь для регулирования частоты вращения вентилятора. При работе вентилятора с частотным преобразователем запрещается выходить на режимы с частотой вращения, превышающей номинальную, указанную в паспорте вентилятора и на шильде. Это может привести к выходу из строя как рабочего колеса, так и электродвигателя.
Пересчет аэродинамических характеристик вентиляторов ТЕПЛОМАШ
Для вентиляторов, перемещающих воздух с температурой отличной от 20 ºС, следует применять следующие зависимости:• плотность воздуха при температуре t, ºС:
ρ H = 1,205 кг/м3 - плотность воздуха для нормальных условий при t=20 ºC,
• давление, развиваемое вентилятором, при неизменной частоте вращения n=`Const
• мощность на валу при n=Const
б) При изменении частоты вращения вентилятора и неизменной плотности ρ= Const
• производительность
• давление, развиваемое вентилятором,
• мощность на валу
в) При изменении диаметра рабочих колес и размеров корпуса (улитки), обладающих геометрическим подобием, при неизменной частоте вращения n=Const и ρ= Const
• производительность
• давление
• мощность на валу
Акустические характеристики вентиляторов ТЕПЛОМАШ
Акустические характеристики вентиляторов представлены в октавных полосах частот в зависимости от частоты вращения и в виде корректированных уровней звукового давления или мощности.
Для пересчета уровня звуковой мощности с одной частоты вращения на другую и с одного размера на другой можно использовать формулу:
где
окружная скорость вращения колеса, D2 – диаметр колеса.Аналогично, для пересчета уровня звуковой мощности с одного расхода на другой и с одного давления на другое можно использовать формулу:
где Q – производительность вентилятора,
PV – давление вентилятора.

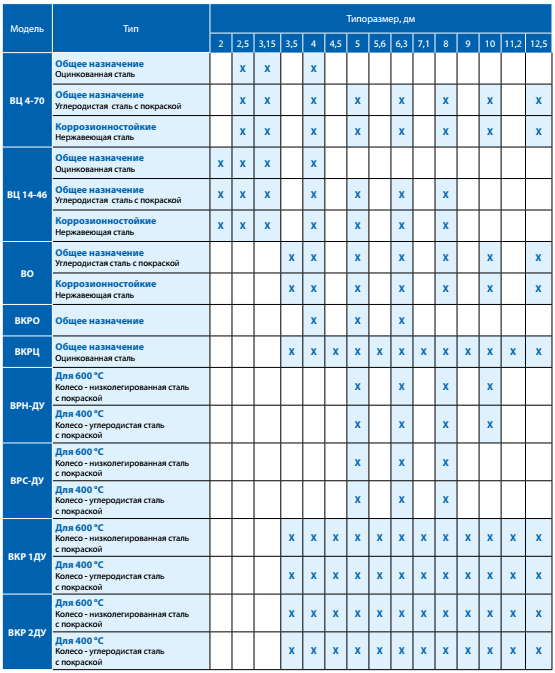

НОМЕНКЛАТУРА ВЕНТИЛЯТОРОВ ТЕПЛОМАШ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
